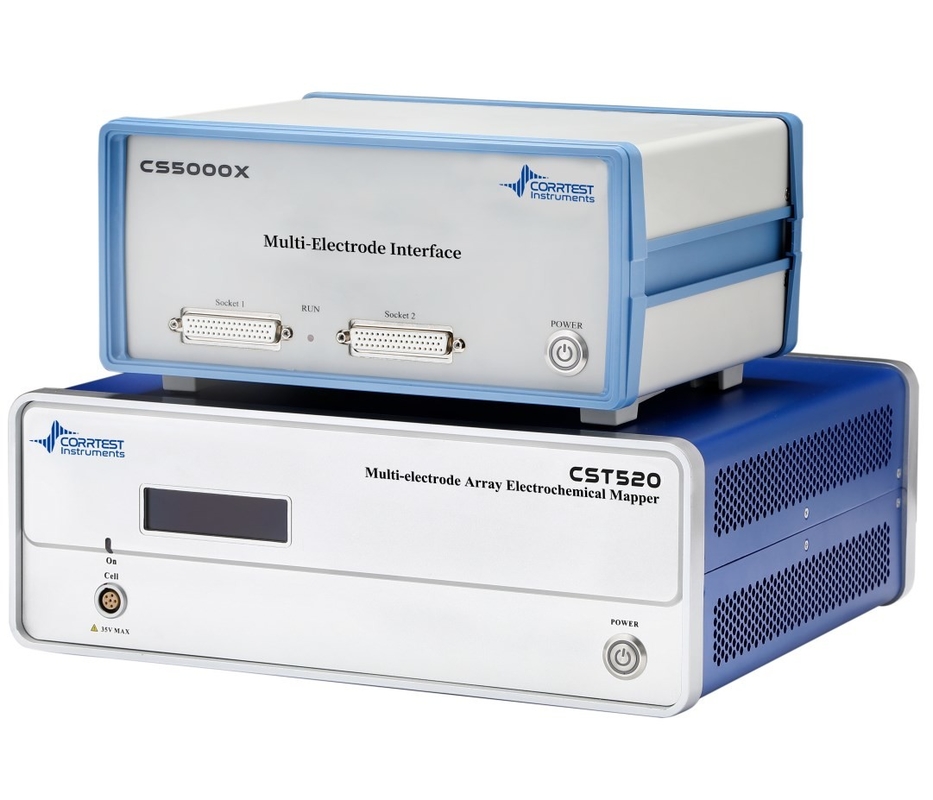

CST520 Mehrfachelektroden-Array Elektrochemische Kartiermaschine für Korrosionsanwendungen

CST520 Mehrelektroden-Array-elektrochemischer Kartiergerät

Basierend auf hochauflösenden AD-Wandlern und Nullwiderstands-Ampermeter-Techniken, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsDarüber hinaus kann es mit dem CS-Potentiostat zusammenarbeiten, um die Impedanzverteilung auf einem mehrerelektrodischen Sensor zu erfassen.

Durch zyklisches Scannen der Potential- und Stromverteilung auf der Oberfläche der ArrayelektrodeCST520 Multi-Electrode Array Electrochemical Mapper kann die lokale Korrosionsverteilung oder den nicht einheitlichen elektrochemischen Auflösungsprozess von nacktem Metall oder Metall unter der Beschichtung charakterisieren.

CST520 Multi-Electrode Array Electrochemical Mapper kann das Elektrodenpotenzial und den Kurzschlussstrom einer einzelnen Elektrode genau messen.Sie eignet sich besonders zur Untersuchung der spontanen Korrosion von Metallen im nicht gestörten Zustand..

Anwendung

Dieses Gerät eignet sich zur Untersuchung der lokalen Korrosionsverteilungsmerkmale von Metalloberflächen im Labor.sowie die Mechanismusstudie des Auftretens und der Entwicklung lokaler KorrosionEs kann weit verbreitet verwendet werden, um das nicht einheitliche Korrosionsverhalten von Metallen zu untersuchen.

Arbeitsprinzip

CST520 Mehrelektroden-Array-elektrochemisches System besteht aus zwei Teilen: einer Mehrelektroden-Schnittstelle und einem elektrochemischen Prüfsystem.Es kann nicht nur das Elektrodenpotential und den Kurzschlussstrom einer einzelnen Elektrode testen, aber auch die EIS- und Polarisierungskurve messen, wodurch die Evaluierungsmethoden der Korrosionsbeständigkeit von Materialien erheblich bereichert werden.

Die Mehrelektroden-Oberflächebesteht hauptsächlich aus einem RS485-Kommunikationskreislauf, einem IO-Erweiterungskreislauf, einem 10x10-Relaismatrixkreislauf, einem MCU-Kreislauf usw. Er unterstützt bis zu 100-Kanal-Elektrodenwechsel,mit einer Schaltfrequenz von bis zu 100 Hz.

Der Elektrochemie-Mapperkann nicht nur Elektrodenanalysen durchführen, sondern auch als unabhängige potentiostatische/elektrochemische Arbeitsstation mit allen Techniken für Korrosionsmessungen dienen,wie z. B. offener Schaltkreispotenzial (OCP), Polarisierungskurve (Tafel), lineare Polarisierung (LPR), EIS, M-S-Kurve und elektrochemisches Rauschen (ECN) usw.

Potenzial- und Stromscanning

Der CST520 kann ein zyklisches Potential/Strom-Scan der Oberfläche oder ein Potential/Strom-Vorlauf einer einzelnen Elektrode mit Echtzeit-Potential/Stromverteilung anzeigen.Die Daten können in Origin importiert werden, um die 3D-Grafiken anzuzeigen.

Wie in der obigen Abbildung gezeigt, zeigt sie die Potenzial-Stromverteilung.Negativer Strom erscheint auch in den gleichen Bereichen in der Stromverteilung DiagrammNegativer Strom bedeutet Anodenstrom, was darauf hindeutet, daß in diesen drei Bereichen der Elektrodenoberfläche eine stärkere Korrosion auftritt.

Impedanzmodulverteilung auf einem 10 ́10-Drahtstrahlelektroden

SpezifikationenCST520 Mehrelektroden-Array-elektrochemischer Kartiergerät

Leistungsbereich: ±10V, ±5V, ±2,5V

Genauigkeit der potenziellen Steuerung: 0,1% Vollskala±1mV

Strombereich: 2nA~2 A,10-Bereiche

Maximaler Ausgangsstrom: ±2A

Genauigkeit der Stromsteuerung: 0,1% der vollen Skala

Kanalwechselgeschwindigkeit: 100 Hz

Erweiterungsschnittstelle: RS485 115200bps

Stromversorgung: 220 V Wechselstrom

Standardversorgung:

CST520 Mehrerelektroden-Array Elektrochemie-Mapper-Instrument * 1 Satz

CS5000X Mehrelektrodenoberfläche*1 Satz

Softwarepaket*1

Ausdehnungselektrodenkabel* 3 ((WE/SE/AGND ((WE99))

Eintrittskabel für die Referenzelelektrode*1

Eintrittskabel mit Zählerelektrode *1

DB9-Kommunikationskabel *1

Q235 Kohlenstoffstahl 10*10 Array-Elektrode *1

Elektrodenkabel *2

Stromkabel *2

USB-Kabel*1

Scheinzelle *1

Dienstleistungen nach dem Verkauf

Garantie: 3 Jahre

Dienst zur kostenlosen Aktualisierung von Software

Lieferung von Reparaturdienstleistungen im Rahmen der Garantie
