CE Einkanalpotentiostat / Zyklisches Spannungsmessgerät CS300M

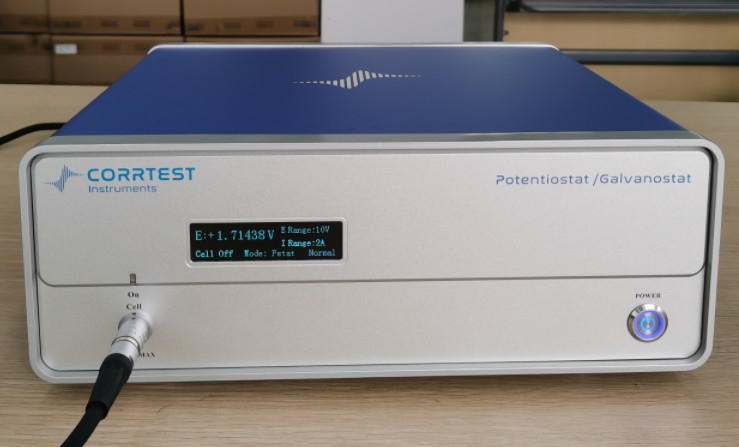

Zyklisches Voltmetrienstrument CS300Mist das Einstiegsmodell unter den Corrtest-Einkanal-Potentiostats/Galvanostats. Es umfasst alle Techniken außer EIS. Das zyklische Voltammetrieinstrument CS300M enthält einen schnellen digitalen Funktionsgenerator,Hochgeschwindigkeitsdatenerfassungsschaltkreise, ein Potentiostat und ein Galvanostat, mit hoher Stabilität und Genauigkeit, mit fortschrittlicher Hardware und gut funktionierender Software,Es handelt sich um einen kostengünstigen und grundlegenden Potentiostat/Galvanostat, wenn kein EIS erforderlich ist.Mit Techniken wie potentiostatischer (I-T), zyklischer Voltmetrie (CV), LSV, potentiodynamischer (Tafel-Grafik), galvanostatischer Ladung und Entladung (GCD) usw.Zyklisches Voltometrieinstrument CS300M eignet sich für verschiedene Anwendungen wie die Korrosionsmessung, die Reduktion von Kohlendioxid, die Elektrokatalyse, Batterieprüfungen usw. Das Zyklische Voltametrieninstrument CS300M enthält kein EIS.Alle unsere Corrtest Potentiostat/Galvanostat hat diese Funktion.

Was ist zyklische Voltmetrie?

Die Methode der zyklischen Voltmetrie (CV) wird hauptsächlich für elektrochemische theoretische Untersuchungen wie den Elektrodenprozess, das Absorptionsphänomen von Elektroden usw. verwendet.Die Kurve der zyklischen Voltmetrie (CV) besteht aus zwei Teilen, die Reduktions-/Kathodenregion, in der die Reduktionswellenform durch den Reduktionsprozess des elektroaktiven Materials erzeugt wird,und die Oxidations-/Anodenregion, in der die Oxidationswellenform aus dem Oxidationsprozess der Reduktionsprodukte erzeugt wirdDie Zyklische Voltmetrie (CV) -Technik kann das Verhältnis von anodischem Spitzenstrom/kathodischem Spitzenstrom und den Unterschied zwischen anodischem Spitzenpotential und katodischem Spitzenpotential direkt messen.

Kurve der zyklischen Voltmetrie (CV) einer gläsernen Kohlenstoffelektrode in K₄[Fe ((CN) ]₆] Lösung

Das Prinzip der zyklischen Voltmetrie

Zyklische Voltametrie ist eine Art potentiodynamischer elektrochemischer Messung.Bei der zyklischen Voltmetrie werden die drei Elektroden eingerichtetWenn die Arbeitselektrode ein festgelegtes Potenzial erreicht, wird die Rampe umgekehrt. Diese Umkehrung kann mehrmals während eines einzelnen Experiments stattfinden.Der Strom an der Arbeitselektrode wird gegen die angewandte Spannung gezeichnetDie zyklische Voltmetrie ist eine sehr vielseitige elektrochemische Technik, die es ermöglicht, die Mechanik der Redox- und Transporteigenschaften eines Systems in Lösung zu untersuchen.Das Potenzial wird zwischen der Referenzelelektrode und der Arbeitselektrode aufgetragen und der Strom zwischen der Arbeitselektrode und der Gegenelektrode gemessenIn der zyklischen Voltmetrie wird die Richtung des Potentials am Ende des ersten Scans umgekehrt.

Spezifikationen

Techniken des Zyklischen Voltometrieinstruments CS300M

Elektrotechnik

• Zyklische Voltammetrie (CV)
• Lineare Sweep-Volta-Metrie (LSV)
• Schritt für Schritt
• Quadratwellenvoltammetrie (SWV)
• Differentielle Pulsvoltametrie (DPV)
• Normalpulsvoltammetrie (NPV)
• Differentielle Normalpulsvoltammetrie (DNPV)
• AC-Voltametrie (ACV)
• 2^undHarmonische Wechselstromspannung (SHACV)
• Fourier-Transform-Wechselströmungs-Voltametrie (FTACV)

#Es gibt entsprechende Voltmetrie-Stripping-Methoden

Stabile Polarisierung

• Offene Schaltkreispotenzial (OCP)
• Potentiostatik (I-T-Kurve)
• Galvanostatisch
• Potentiodynamisch (Tafel-Grafik)
• Galvanodynamisch (DGP)
• Schritt-zu-Schritt-Funktionen (SSF)

Vorübergehende Polarisierung

• Mehrere mögliche Schritte
• Mehrstromschritte
• Potenzielle Stufenstufe (VSTEP)
• Galvanische Treppenstufe (ISTEP)

Chronomethode

• Chronopotentiometer (CP)
• Chromampereparametrie (CA)
• Chronokaulometrie (CC)

Korrosionsmessungen

• Zyklische Polarisierungskurve (CPP)
• Lineare Polarisierungskurve (LPR)
• Elektrochemische potenziokinetische Reaktivierung (EPR)
• Elektrochemische Geräusche
• Nullwiderstands-Ammeter (ZRA)

Batterieprüfung

• Ladung und Entladung der Batterie
• Galvanostatische Ladung und Entladung (GCD)
• Potentiostatisches Laden und Entladen
• Technik der potentiostatischen intermittierenden Titrierung
• Galvanostatische intermittierende Titrationstechnik

Software-Eigenschaften des Zyklischen Voltametrieinstruments CS300M

Zyklische Voltmetrie (CV):CS Studio Software bietet Benutzern eine vielseitige Smoothing/Differenz/IntegrationAusrüstung, die die Berechnung von Spitzenhöhe, Spitzenfläche und Spitzenpotenzial von CV-Kurven abschließen kann.Zyklische Voltmetrie(CV) -Technik, während der Datenanalyse gibt es die Funktion, genaue Zyklen auszuwählen.

Prüfung und Analyse der Batterie:Aufladungs- und Entladungswirksamkeit, Kapazität, spezifische Kapazität, Aufladungs- und Entladungsenergie.

Tafel-Plattform und Korrosionsrate

CS Studio stellt auch eine leistungsstarke nichtlineare Anpassung an die Butler-Volmer-Gleichung der Polarisierungskurve zur Verfügung.PolarisierungswiderstandEs kann auch die Leistungsspektrendichte, die Geräuschwiderstands- und Geräuschspektrendichte anhand der elektrochemischen Geräuschmessungen berechnen.

Kombinationsprüfung:CS Studio Software unterstützt den Kombinationstest für verschiedene Experimente, um einen flexiblen und unbeaufsichtigten Test zu erreichen.Wartezeit usw. zwischen den Versuchen.

Kombinationsprüfung: Korrosionsprüfungen

Kombinationsprüfung: Pseudokondensatorprüfungen

Daten offen:Sie können die Datendateien im txt-Format direkt im Notizblock öffnen.

- Was ist das?WHühnerin läuftZyklische Voltmetrie(CV) in einer Doppelkammerzelle kann der Strom nach Erreichen eines bestimmten Niveaus nicht erhöht werden.

A: In einer Zelle mit zwei Kammern befindet sich eine Ionenwechselmembran, so dass die Zellkonformitätsspannung steigt.oder die Entfernung zwischen WE und CE verringern, und erhöhen die Leitfähigkeit des Elektrolyten.

F: Wie kann die Stabilität und der Aktivitätsgehalt von ORR-Katalysatoren charakterisiert werden?

Antwort:

Durchführen einer zyklischen Voltmetrie (CV) und Vergleich von CV und LSV vor und nach, z. B. 30000 Zyklen;

Messung der i-t-Kurve;

TEM-Bilder vor und nach der Stabilisierung erstellen, um zu prüfen, ob sich der Katalysator agglomeriert hat.
